CCV LINE
Continuous Catenary Vulcanizing Line
- HOME
- 사업소개
- CCV LINE
CCV LINE
RUBBER-CV
적용제품
| 구분 | SCV-90 | SCV-120 | SSCV-130 |
|---|---|---|---|
| 전압 범위 | 0.6 ~ 1 kV | 0.6 ~ 35 kV | |
| 도체 굵기 | 1.5 mm² ~ 16 mm² | 25 mm² ~ 630 mm² | 25 mm² ~ 630 mm², 25 mm² ~ 240 mm²(3-core) |
| 절연 재료 | CR, EPR, XLPE | CR, EPR, EPDM, CSM | CR, EPR, EPDM, CSM |
| 최대 선경 | MAX. 20 mm | MAX. 60 mm | MAX. 100 mm |
| 선속 | MAX. 150 mpm | MAX. 50 mpm | MAX. 40 mpm |
좌우스크롤을 통해 확인해주세요.
생산시스템
| 구분 | SCV-90 | SCV-120 | SSCV-130 |
|---|---|---|---|
| 압출기 크기 | 90 mm | 120 + 45 mm | 65 + 130 + 80 mm |
| 가교 방법 | 포화 증기 | 가류관 가열, 포화증기 / 과포화증기 | |
| 가교관 | 54 m | 48 m | 36 m (RCP) + 12 m (Steam) |
| 냉각관 | 30 m | 36 m | 30 m |
좌우스크롤을 통해 확인해주세요.
설치면적
| 구분 | SCV-90 | SCV-120 | SSCV-130 |
|---|---|---|---|
| 설치 높이 | 9 m (압출층) | 9 m (압출층) | 14 m (압출층) |
| 설치 길이 | 150 m | ||
좌우스크롤을 통해 확인해주세요.

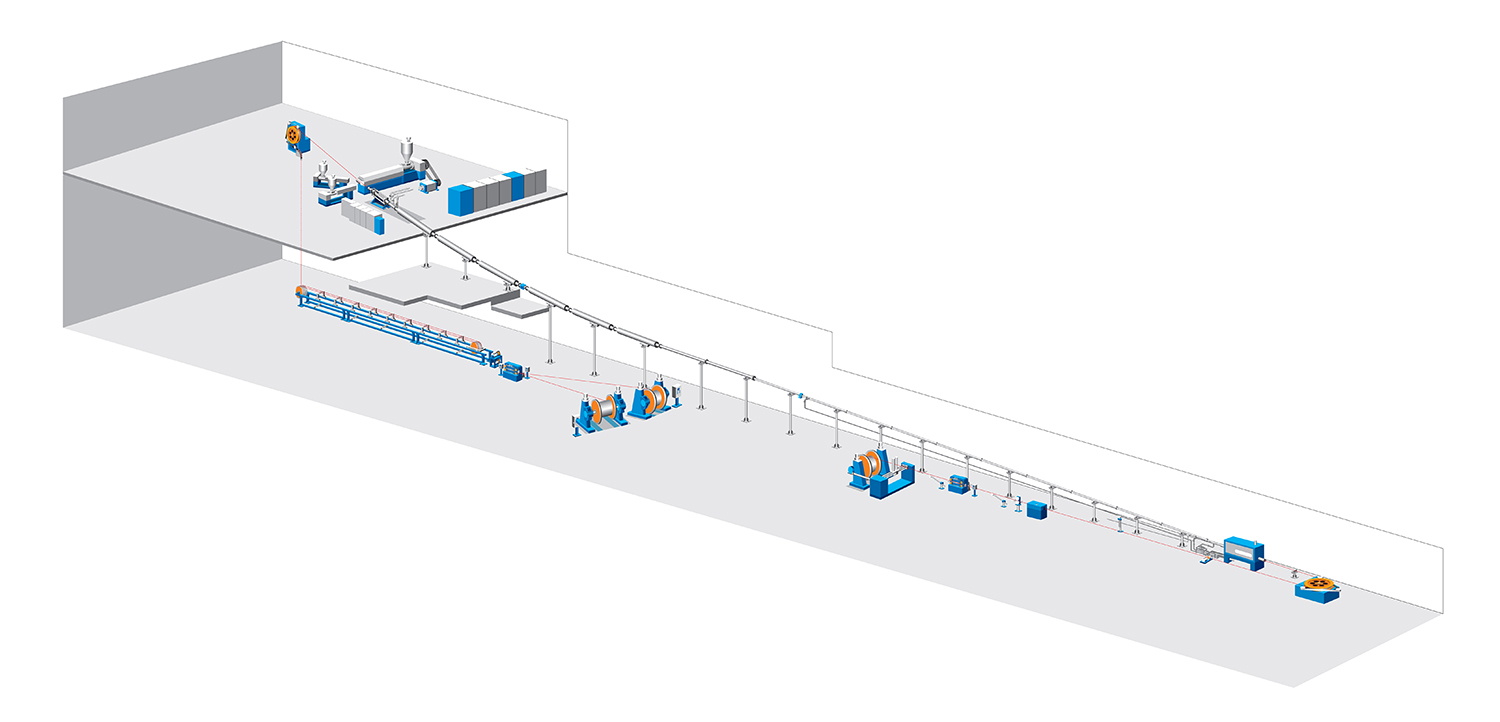

설비의 구성
-
01

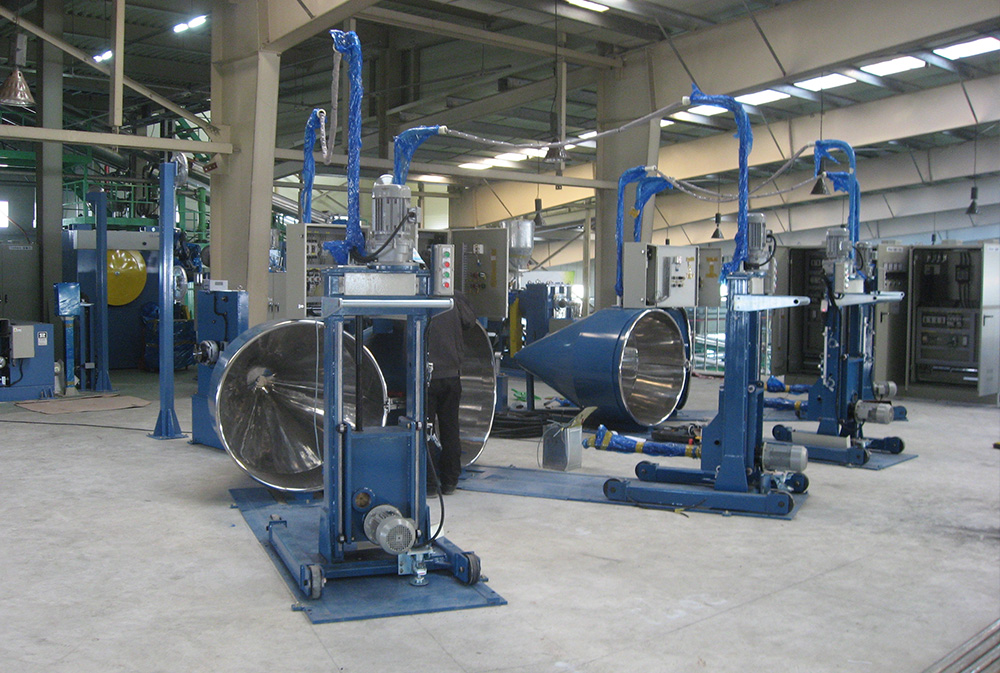

송출기
(Pay-off) -
02크램프
(Cable Clamp) -
03댄서
(Dancer) -
04송출 저선기
(P/O Accumulator) -

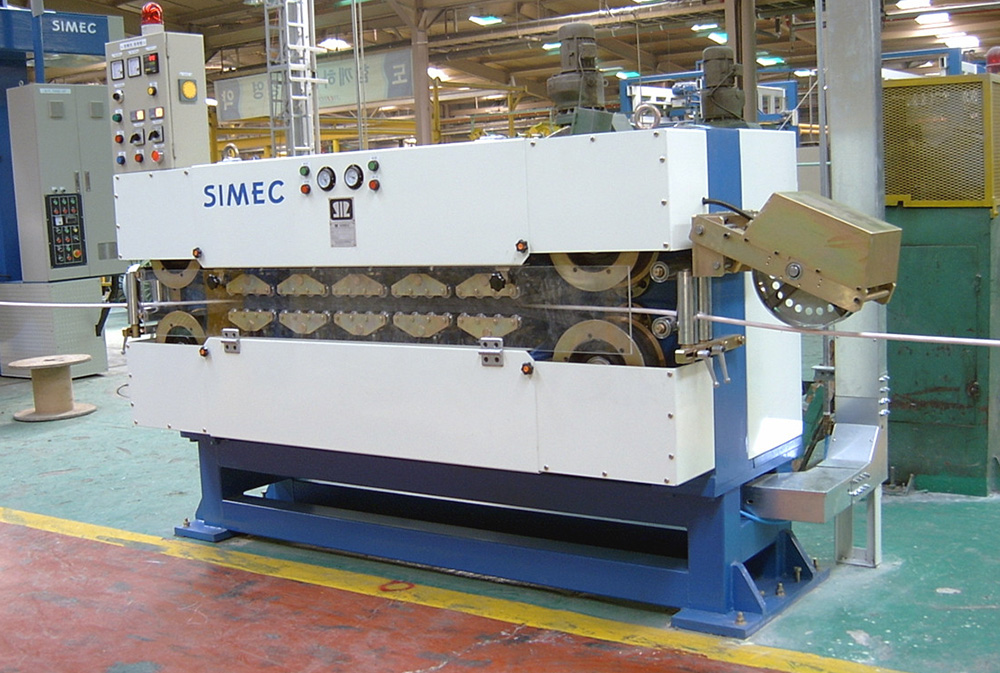

05미터링 캡스탄
(Metering Capstan) -

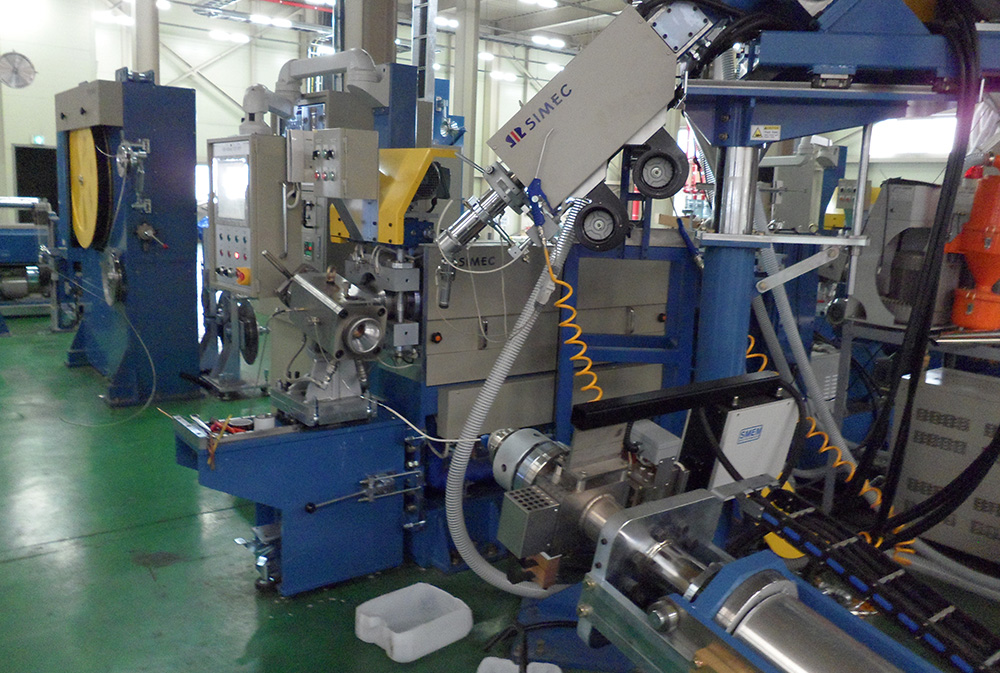

06압출기
(Extruder) -
07압출 헤드
(X-Head) -
08스프라이스 박스
(Splice Box) -
09증기 공급 장치
(Steam Supply System) -

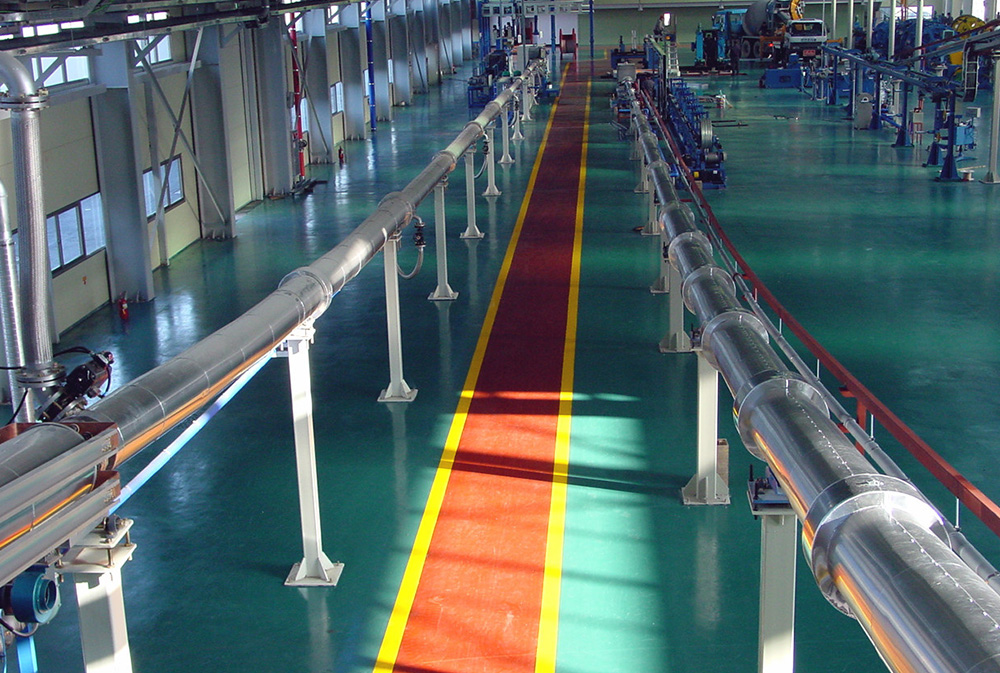

10가류관
(Vulcanizing Tube) -
11수위 조절 장치
(Water Level Controller) -
12엔드실
(End-Seal) -
13텐셔닝 캡스탄
(Tensioning Capstan) -
14권취 저선기
(T/U Accumulator) -
15보조 인취기
(Helper Capstan) -

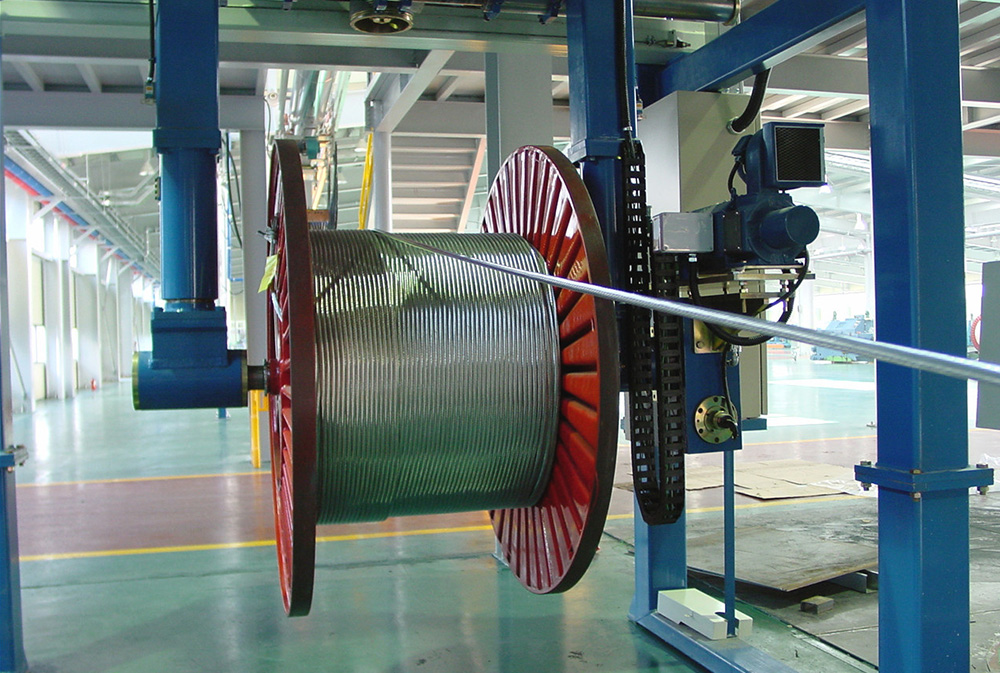

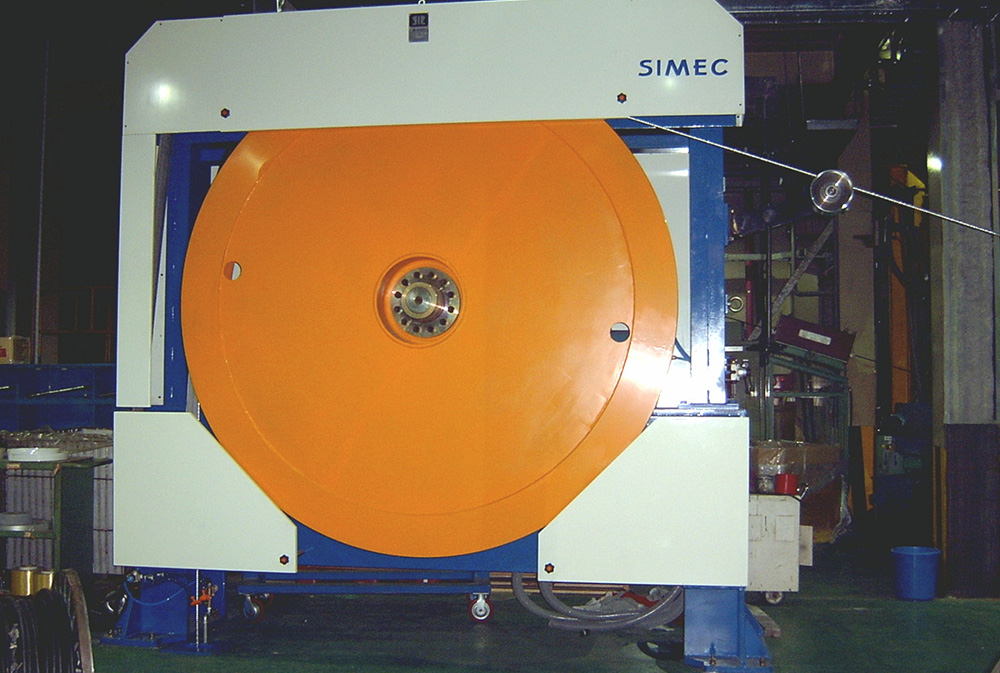

16권취기
(Take-Up)
